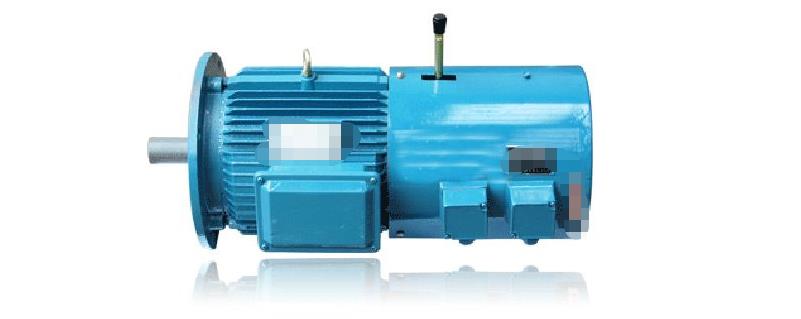

旁磁制動電機是一種實心轉子電機,電機的結構相對比較簡單,不過旁磁制動電機的制動效果很好可以很快的實現其制動功能。除此之外常見的旁磁制動的應用多見于起重設備中的應用。

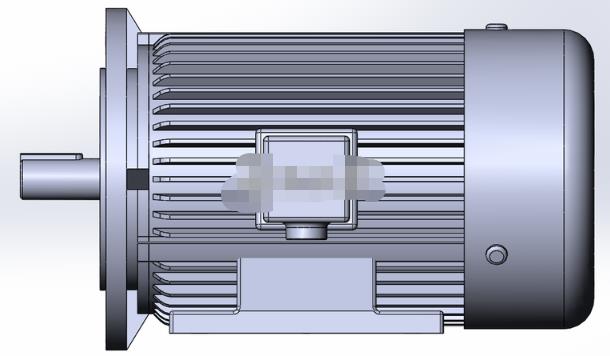

旁磁制動電機的基本結構特點

1.旁磁制動三相異步電動機具有結構簡單、性能好等優點,有利于電機生產的標準化、系列化和通用性,適合批量生產,因此越來越受到人們的重視。旁磁制動三相異步電動機,下簡稱旁磁制動電動機)主要用于起重設備的起重和驅動電氣。它也適用于其他需要快速準確停車的機械,如電動閥門、化工機械、木工機械和各種類型機床的進給系統等,作為主傳動和輔助傳動。近年來,在有關工廠和科研機構的努力下,這類電機不斷得到改進。

2.實心轉子旁磁制動三相異步電動機的工作原理

實心轉子能耗制動三相異步電動機原理：能耗制動控制電路的設計思想是將任意兩相連接到定子繞組,形成一個固定的磁場,與旋轉轉子的感應電流相互作用產生制動力矩,制動時間由時間繼電器控制。點擊閱讀:三相制動電機不制動是什么原因。

3.能耗制動與反向制動相比,轉子采用儲能方式進行能耗制動,因此快速制動功率大,慢時間制動功率小,因此能量損耗小,制動電流小,制動準確,適用于需要平穩制動的場合,但需要整流器供電,制動速度比反向制動慢。

5.在制動時,將制動電磁鐵的線圈接通,通過機械抱閘制動電機,有時還可將電磁抱閘制動與能耗制動同時使用,以彌補能耗制動轉矩較小的缺點,加強制動效果。

旁磁制動電機的基本應用

1.旁磁式實心轉子制動電動機涉及YSE、YSE2, YSE380-100系列實心轉子制動電動機及YDSE、YDSE2,YDSE380-100系列多速實心轉子制動電動機領域,具體涉及一種旁磁式制動結構設計的原理及形式。

2.在起重冶金用三相異步電機領域,具有驅動,調速,制動三種功能的電機(簡稱三合一電機)在國際上處于領先水平。YDSE,YDSE2,YDSE380-100系列電機的調速方式為變極調速,可稱為三合一電機。在賦予電機制動功能方面,根據制動力源原理,可分為直接供給和間接供給兩種方式,由自身直接提供的方式又可分為錐形轉子軸向運動和實心轉子磁場運動兩種形式在同行業競爭研究的情況下,制動原理和結構更有優勢,生產磁實心轉子制動電機。點擊閱讀:三相制動電機YSZ80-4有哪些優勢?

3.但目前實心轉子制動電機結構設計復雜,運行不穩定,故障率高,電機壽命短,且能耗大,成本高。

旁磁制動電機的結構和常規電機的結構的基本差別不大,旁磁制動電機的技術也一直在提升,隨著研究發明人員的不斷努力,旁磁制動電機的技術在將來會越來越出色。
