380v電機三根線怎么接?一般來說380v電機三根線需要接零線、火線以及地線等等。380v電機三根線在連接不同的部件時采用的接線方法基本是不相同的,根據380v電機三根線的實際連接的部件選擇合適的接線方法。

380v電機三根線的兩種接線方法

1. 電機接線方法三相電機有兩種接法,一種叫星形接法(Y接法),一種叫三角形接法。這兩種接法都不需要零線。任意兩相都可以組成回路。

2. 但是電機外殼可以接地,也需要接地。有一種說法,三相電機分三相三線電機和三相四線電機。

(1) 三相三線是三個火線加一個地線。三相四線電機是三個火線加一個零線和一個地線,如果電網中有零線,可以接上,如果沒有,就沒有必要創造一個零線。

(2) 星形接法,指三相電機的三個線圈未端接在一起,三個頭接三相電源。可以接零線,但沒用。

(3) 三角形接法,分清首尾兩端,首尾首尾首尾連接,叫三角形接法。電機大于20kw時,一般用三角形接法降壓啟動,然后轉Y形接法運行。

(4) 三角形接法,三相220V電壓,星形接法,三相380V電壓。星形接法和三角形接法電壓：如果輸入電壓是220V,就使用三角形接法,每相繞組上電壓220V,如果輸入電壓是380V,就使用星形接法,每相繞組上電壓也是220V。

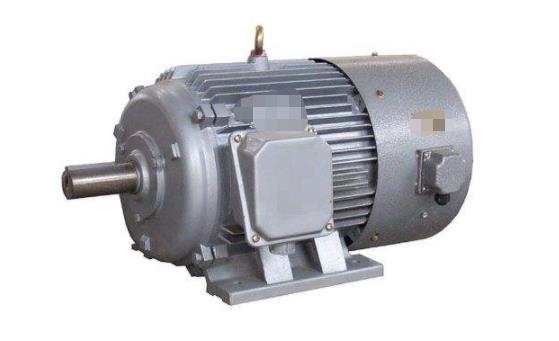

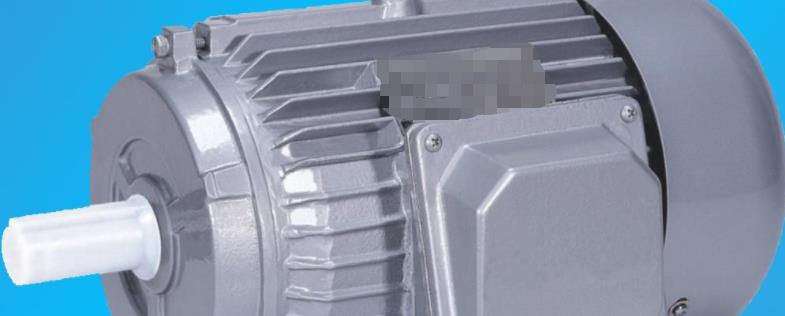

三相異步電機出來的三根線怎么接電閘

根據三相異步電機銘牌上的額定功率、額定電壓、工作頻率來選擇合適于電機工作條件的相關電源、三相刀閘或斷路器,選擇合適電纜或多股銅芯線三根加一根黃綠標識的多股銅芯線,其載面積為三根電源線所用截面的一半以上或相同。

1. 將線穿在鐵管或金屬軟管內。先連接電機側電源線,連接時要緊固牢靠,并將接地線連接在電機的標有PE的接地螺絲上,同樣要連接牢固可靠。

2. 第二步將選用的刀閘或斷路器切斷電源并在下端驗電,確保電源已切斷,然后電機電源線連接在刀閘或斷路裝下端,再將接地線與系統地線接好,同樣是要求連接牢固可靠。

3. 連接好后,須檢查確認無誤后,送電試運轉,當發現電機運行不正常時(如堵轉、缺相),應立即切斷電源,檢查原因,排除故障后再行送電

4. 電機運行正常但反轉,應先拉閘切斷電源,再調換刀閘或斷路器下方兩根線,送電后,電機就會正向運行了。

三根線的電機應該怎么接到二根線的電源上

1. 單相電源的兩根線分別為火線和零線,而三相電源的三根火線標記為L1, L2, L3, 中性線標記為N。單相電源,L與N之間的電壓為220VAC,L1, L2, L3與N之間的電壓都為220VAC,但是任意兩根火線之間的電壓為380VAC。因此L1與L2之間的電壓,L2與L3之間的電壓, L3與L1之間的電壓分別為這三個電壓稱為線電壓,從上式可以看出線電壓的有效為值220sqrt(3) V,即約等于380V。三相電機需要接在三相電源上才能正常運轉。

2. 單相電源可以使用三相電機,但是這時要在單相電源與三相電機之間接一個變頻器。變頻器的作用可以將單相電源逆變成三相電源,這樣就可以控制三相電機運轉了。

380v電機三根線可以連接的的場合相對較廣,根據實際需要達到的作工需要選擇合適的接線方式來進行相對應該的連接。
