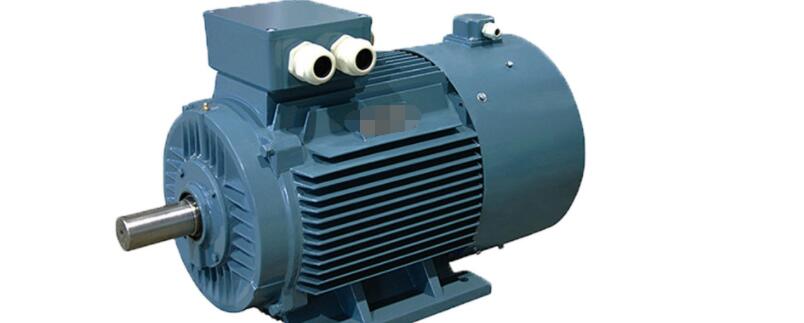

高壓變頻電機與普通電機的區別有很多,一方面高壓變頻電機需要進行相應的變頻作工,因此高壓變頻電機的內部結構就和普通電機的結構不同,高壓變頻電機與普通電機結構不同就導致電機的具體功用有區別。

高壓變頻電機與普通電機的區別

1、高壓變頻電機由于要承受高頻磁場,高壓變頻電機加強了槽絕緣,所以絕緣等級要比普通電機高。一是絕緣材料加強,一是加大槽絕緣的厚度,以提高承受高頻電壓的水平。原則上普通電機是不能用變頻器來驅動的,但在實際中為了節約資金,在很多需要調速的場合都用普通電機代替高壓變頻電機,但普通電機的調速精度不高,在風機、水泵的節能改造中經常這樣做。

2、散熱系統不同。普通風機內散熱風扇跟風機機芯用同一條線,而高壓變頻電機中這兩個是分開的。所以普通風機變頻過低時,可能會因過熱而燒掉。

3、增大了電磁負荷。普通電機工作點基本在磁飽和拐點,如果用做變頻,易飽和,產生較高的激磁電流,而高壓變頻電機在設計時增大了電磁負荷,使磁路不易飽和。

4、另外就是高壓變頻電機一般分為恒轉矩專用電動機,用于有反饋矢量控制的帶測速裝置的專用電動機以及中頻電動機等。

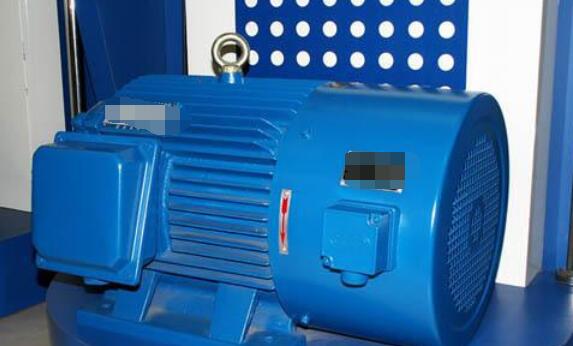

高壓變頻電機的特點

1、變頻電動機由于臨界滑移率與電源頻率成反比,因此在臨界滑移率接近1時可以直接啟動變頻器電動機,因此不必過多考慮過載能力和啟動性能,但是關鍵 要解決的問題是如何提高電動機的正弦波電源的適應性。

1) 盡可能降低定子和轉子的電阻, 減小定子電阻即可降低基波銅耗, 以彌補高次諧波引起的銅耗增

2)為抑制電流中的高次諧波,需要適當增加電動機的電感。 但是轉子槽的泄漏電阻更大,趨膚效應也更大,并且更高的諧波銅消耗也增加了。 因此,電動機泄漏電抗的大小必須考慮整個速度調節范圍內阻抗匹配的合理性。

3)交流變頻電動機的主磁路通常設計為不飽和狀態。 一種是考慮高次諧波會加深磁路飽和,另一種是考慮在低頻時適當增加輸出轉矩。 逆變器的輸出電壓。推薦閱讀:變頻電機怎么調速、其原理是什么?

2、結構設計:再結構設計時,主要也是考慮非正弦電源特性對變頻 電機的絕緣結構、振動、噪聲冷卻方式等方面的影響

1)絕緣等級,一般為 F級或更高,加強對地絕緣和線匝絕緣強度, 特別要考慮絕緣耐沖擊電壓的能力。

2)對電機的振動、噪聲問題,要充分考慮電動機構件及整體的剛性, 盡力提高其固有頻率,以避開與各次力波產生共振現象。

3)冷卻方式:一般采用強迫通風冷卻,即主電機散熱風扇采用獨立的電機驅動。

4)防止軸電流措施,對容量超過 160KW 電動機應采用軸承絕緣措 施。主要是易產生磁路不對稱,也會產生軸電流,當其他高頻分量所 產生的電流結合一起作用時, 軸電流將大為增加, 從而導致軸承損壞, 所以一般要采取絕緣措施。

5)對恒功率變頻電動機,當轉速超過 3000/min時,應采用耐高溫的特殊 a 潤滑脂,以補償軸承的溫度升高。

高壓變頻電機與普通電機的區別主要是其內部的構造以及相應的性能有區別,一般來說普通電機和高壓變頻電機的特點主要可以比現子其構造以及相應的作工原理上。了解更多電機專業知識及技巧，可加入電機行業內qq群136274082，業內專業老師傅解答。
