電動機的結構基本比較簡單,主要有兩部分組成還有相應的其他附件綜合組成。電動機的工作原理是因?yàn)榇拍芎碗娔苤g的相互作用而產生的相應的驅動力支持電機進而運轉作工的過程。

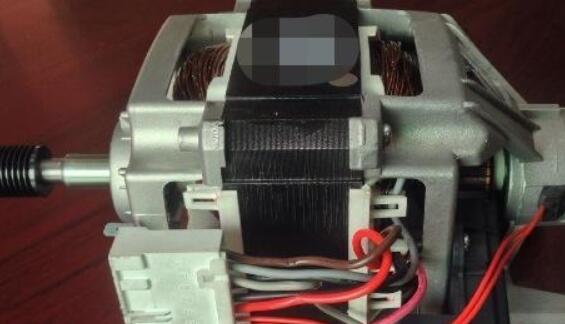

電動機的結構及工作原理

電動機是由定子(固定部分)和轉子(轉動部分)兩個基本部分組成。

1.定子：定子是電動機靜止不動的部分。定子由定子鐵芯、定子繞組和機座三部分組成。定子的主要作用是產生旋轉磁場,而轉子的主要作用是在旋轉磁場中被磁力線切割進而產生(輸出)電流。

2.轉子：根據ISO標準,由軸承支撐的旋轉體稱為轉子。轉子多為動力機械和工作機械中的主要旋轉部件。典型的轉子有透平機械轉子、電機轉子、各種泵的轉子和透平壓縮機的轉子等。轉子在某些特定的轉速下轉動時會發生很大的變形并引起共振,引起共振時的轉速稱為轉子的臨界轉速。

3.電動機的工作原理：電機的形式很多,但其工作原理都基于電磁感應定律和電磁力定律。因此,其構造的一般原則是：用適當?shù)膶?dǎo)磁和導電材料構成互相進行電磁感應的磁路和電路,以產生電磁功率,達到能量轉換的目的。三相異步電機是感應電機,定子通入電流以后,部分磁通穿過短路環,并在其中產生感應電流。短路環中的電流阻礙磁通的變化,致使有短路環部分和沒有短路環部分產生的磁通有了相位差,從而形成旋轉磁場。通電啟動后,轉子繞組因與磁場間存在著相對運動而感生電動勢和電流,即旋轉磁場與轉子存在相對轉速,并與磁場相互作用產生電磁轉矩,使轉子轉起來,實現能量變換。

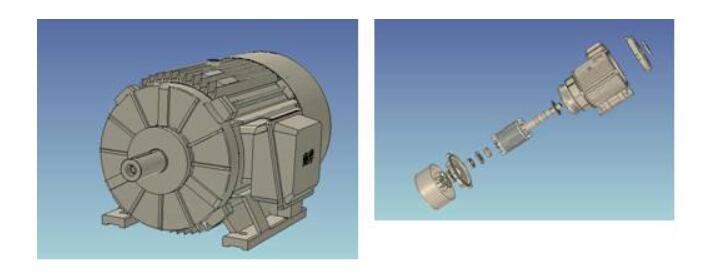

三相異步電動機的結構及工作原理

三相異步電動機由靜止的定子和旋轉的轉子兩個重要部分組成,定子和轉子之間由氣隙分開。

1.三相異步電動機的定子

定子由定子鐵心,定子繞組,機座和端蓋組成。 底座的主要功能是支撐電動機的各個部分,因此它應具有足夠的機械強度和剛度,通常由鑄鐵制成。 為了減少渦流和磁滯損耗,定子鐵心與0.5毫米厚的涂有絕緣漆的硅鋼片堆疊在一起。 鐵芯的內圓周上有許多均勻分布的槽,并且定子繞組嵌入在槽中。

2.定子繞組分布在定子鐵芯的槽中。 小型電動機的定子繞組通常用漆包線纏繞。 三相繞組在定子的內周空間中彼此間隔120°。 有六個出口端,分別連接到電動機。 在接線盒的端子上。 三相定子繞組可以星形或三角形連接,如圖7-3所示。連接方法取決于電機的額定電壓和三相電源電壓。 通常,三個繞組的第一端分別由U1,V1和W1表示,并且兩端分別由U2,V2和W2表示。

3.轉子由轉子芯,轉子繞組,旋轉軸和風扇組成。 轉子鐵芯也用0.5 mm厚的硅鋼板沖孔以形成轉子沖孔板,并堆疊成圓柱形,然后將其壓在旋轉軸上。 外圍表面上打有用于放置轉子繞組的凹槽。 根據轉子的繞組形式,異步電動機可以分為繞組型和鼠籠型兩種。 繞線轉子的繞組與定子繞組相同,并且也是三相繞組。 繞組的三個端部連接在一起(Y型),并且三個第一端部分別連接到旋轉軸上的三個絕緣銅滑環。 滑環上的電刷連接到外部電路的壓敏電阻,以便調節速度或更改電動機的啟動性能。

4.工作原理

當電動機的三相定子繞組 通入三相對稱交流電后,將產生一個旋轉磁場,該旋轉磁場切割轉子繞組,從而在轉子繞組中產生感應電流(轉子繞組是閉合通路),載流的轉子導體在定子旋轉磁場作用下將產生電磁力,從而在電機轉軸上形成電磁轉矩,驅動電動機旋轉,并且電機旋轉方向與旋轉磁場方向相同。

三相電動機是原有電動機的基礎上進行相應的改進的新型電機,目前三相電機是使用率比較高的工用電機之一,在各個方面都有涉及。根據使用電源的不同,電機還可以分成直流電機和交流電機。了解更多電機專業知識及技巧，可加入電機行業內qq群136274082，業內專業老師傅解答。
