12v馬達是一種微型馬達,微型馬達可以通過反接電源線的兩頭來實現電機的正反轉,除此之外也可以使用相關的機械裝置實現電機的正反轉。電機是在電能的驅動下產生磁場,進而生產相應的轉動力。

12v馬達正反轉接線

1、實現12v馬達正反轉方式

(1)用繼電器控制的12V直流電機手動正反轉控制電路;

(2)用繼電器、晶體管控制的12V直流電機正反轉控制電路;

(3)用晶體管控制的12V直流電機正反轉控制電路;

(4)把正、負互相調換來接就可;

(5)用一雙刀雙擲拔動開關制作(開關根據所需電流大小選擇),中間兩觸點接電機電源,兩邊用導線交叉連接,然后左右兩邊隨便選一端作為電源輸入,拔動開關就可換向。

(6)使用三極管制作電機驅動電路。

由6個三極管搭建的電機驅動電路,其中4個NPN型三極管,2個PNP型三極管,當輸入高電平或低電平時,可以實現電機正轉或反轉。

2、12v馬達正反轉接線注意事項

電機只能正轉,不能反轉,可以手動試下,如果在手動情況下,一個方向工作而另-個方向不工作,故障點為下需要停接線端沒接好,請重新將三個接線端用導線連接好即可。

對碼過程不是一次完成會導致按上鍵正轉,按下鍵也正轉,沒有反轉,可以重新設定鍵,清碼后按說明書上的對碼方法重新對碼就可以了。

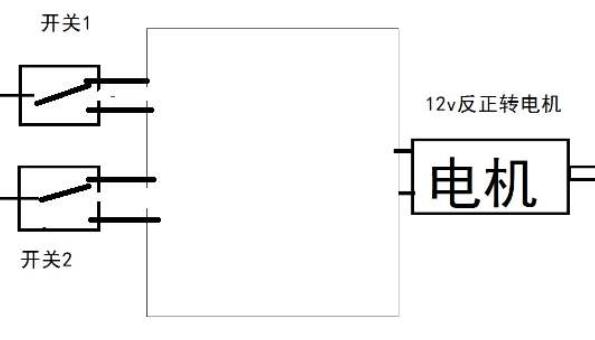

3、12v馬達正反轉接線圖

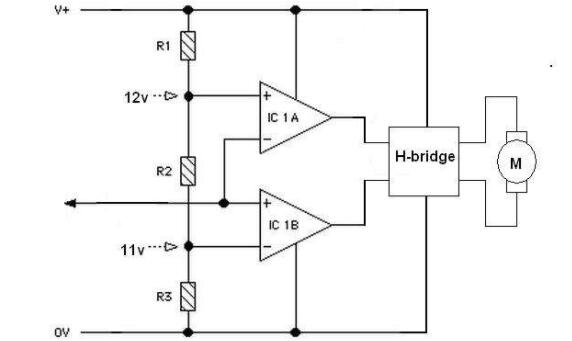

12v直流電機正反轉電路圖

1.想用最簡單的方式實現12V直流電機自動正反轉。因為要求是自動正反轉,所以使用機械開關肯定是不行了,雖然機械開關簡單,但是不能實現自動正反轉,只能手動控制。

2.要實現直流電機自動正反轉,首先必須設計電機驅動電路,電機驅動電路有專門的集成芯片,比如L298N等,是很常用的電機驅動芯片。

3.有了電機驅動電路后可以將輸入信號接入處理器的IO口,通過軟件自動輸出高低電平即可實現直流電機自動正反轉,處理器可以是單片機、DSP、ARM、CPLD、FPGA等。

4.有了電機驅動電路可以使用555定時器輸出方波來實現電機正反轉,通過調節占空比實現高低電平的實現,從而實現正反轉的時間,缺點是不好控制停止,只能按照一定的規律持續實現正反轉,若有這樣的需求,可以使用555定時器來實現自動控制,比較方便。若是需要更復雜的時序,只能使用軟件來實現了。

實現12v馬達正反轉的方式有很多。12v馬達正反轉接線主要可以將兩端的電源線對調,改變供輸關系從而改變電機的旋轉方向。12v馬達是常見規格的微型馬達,在很多場合中都有涉及其應用。了解更多電機專業知識及技巧，可加入電機行業內qq群136274082，業內專業老師傅解答。
