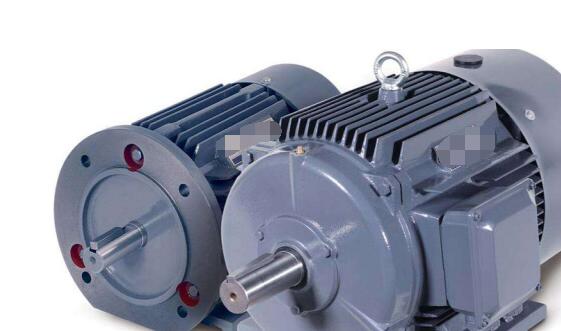

基礎性的電機的構造相對簡單,主要就是定子和轉子以及其他附件組成。電機根據實際應用,電機的構造略有區別,目前電機類型使用的較多的電機就有三相異步電機,分析電機基本構造的同時,也一并將三相異步電機的相對結構進行分享。

電機的基本結構和組成

1.電機的基本構成都是定子、轉子和其他附件。靜止的部分稱為定子,它產生磁場并作為電機的機械支撐。旋轉部分稱為轉子,其功能是感應電勢來實現能量轉換。

2.靜止部分和旋轉部分之間有一定的間隙,稱為氣隙。氣隙是電機磁路的一部分,是決定電機質量的重要因素。氣隙的大小決定了磁通量的大小。如果氣隙很大,就會有更多的漏磁,會增加勵磁電流,降低功率因數。如果氣隙太小,很容易掃過定子孔,轉子鐵芯和定子鐵芯將在運行過程中碰撞。因此需要將氣隙控制在合理的值。

3.一般來說,中小型三相異步電動機的氣隙為0.2 ~ 1.0毫米,大型三相異步電動機的氣隙為1.0 ~ 1.5毫米。

三相異步電機的基本結構和組成

1、電機有很多類型可以簡單的將電機分成交流電機和直流電機,交流電機分成同步電機和異步電機,異步電機還有單相和三相之分,這里主要講講三相異步電機的基本結構和組成。

2、三相異步電動機通常用作驅動各種生產機器工作的電動機,主要由定子和轉子組成。由于轉子結構不同,可分為三相籠型電機和繞組電機。

(1)三相異步電動機的定子主要由定子鐵芯、定子繞組和機座組成。

(2)定子的作用是在引入三相對稱交流電后產生旋轉磁場,驅動轉子旋轉。定子鐵芯是電機磁路的一部分。厚度為-0.35 ~ 0.5毫米的硅鋼片可以折疊成圓柱形并安裝在機架中。

(3)定子繞組是電機的電路部分,分為單層和雙層,嵌在定子鐵芯的內圓槽中。小型異步電動機采用單層繞組,大中型異步電動機采用雙層繞組。

(4)電機的定子繞組通常由漆包線纏繞,分為三組,分布在定子鐵芯槽中(每組間隔1200°),形成對稱的三相繞組。三相繞組有6個輸出端。

(5)框架是電機的外殼和支架,用于固定和支撐定子鐵芯和端蓋。

(6)當輸入三相異步電機定子的三相交流電的相序改變時,電機轉子的旋轉方向也因定子旋轉磁場方向的改變而改變。

3、三相異步電動機的轉子主要由轉子鐵芯、轉子繞組和轉軸組成。轉子的作用是產生感應電動勢和感應電流,形成電磁轉矩,實現機電能量的轉換,從而帶動負載機械轉動。

(1)三相異步電動機的轉子繞組結構不同,可分為籠型轉子和繞線式轉子。籠型轉子繞組由嵌入轉子鐵芯槽中的裸導體棒(銅棒或鋁棒)組成,去掉轉子鐵芯,整個繞組看起來就像一個籠子,因此得名。

(2)繞線轉子繞組類似于定子繞組,由嵌入轉子鐵芯槽中的三相對稱繞組組成。繞組連接成星形。三個繞組的尾端連接在一起。三個頭端分別與固定在轉軸上的三個銅集電環相連,并相互絕緣。它們通過電刷與外部電路的可變電阻相連,用于啟動或調速。

(3)轉子鐵芯、定子和氣隙一起構成了電機的磁路部分。轉子鐵芯也是由硅鋼片層壓而成,并壓在轉軸上。

電機的基本結構和三相電機的基本結構以及組成基本一致,三相電機原本就是在電機的基礎上進行相對衍生,電機發展至今實現了很多人力無法達到的作工,大大減少了人們的;勞力消耗,隨著電機技術的更新?lián)Q代,目前關于電機的節能高效技術也在市場里漸漸興起。了解更多電機專業知識及技巧，可加入電機行業內qq群136274082，業內專業老師傅解答。
