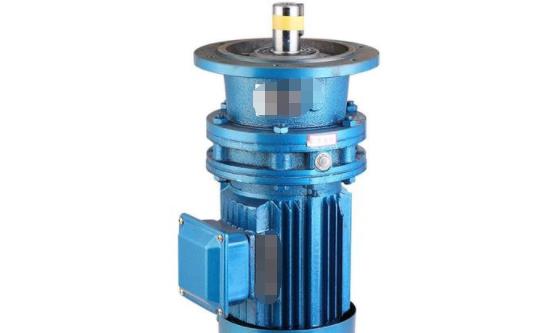

電機是一種基礎的供能裝置,在很多場合當中廣泛使用。電機主要可以分成直流電機和交流電機,直流電機和交流電機的原理基本相似,直流電機主要應有在各種機械設備裝置當中,交流電機應用的場合電器居多。

電機的工作原理

1、什么是電機?

(1)電機是一種基于電磁感應原理運行的旋轉電磁機器。用于實現電能向機械能的轉換。在運行過程中,電力從電力系統吸收,機械動力輸出到機械系統。

(2)電機是指根據電磁感應定律轉換或傳輸電能,或?qū)⒁环N形式的電能轉換成另一種形式的電磁裝置。馬達將電能轉化為機械能(通常稱為馬達),發電機將機械能轉化為電能。電機在電路中用字母“m”表示(舊標準是“d”)。它的主要功能是產生驅動扭矩,作為電器或各種機器的動力源。

2、電機的作工原理。

(1)直流發電機的工作原理

直流電機利用換向器自動改變線圈中的電流方向,使線圈的受力方向一致并連續旋轉。

(2)直流發電機的工作原理是將電樞線圈中感應的交流電動勢,

換向器與電刷的換向功能相匹配的原理,當換向器從電刷端引出時,將換向功能轉換成直流電動勢。

感應電動勢的方向是根據右手定則確定的(磁感應線指向手掌,拇指指向?qū)w的移動方向,另外四個手指指向?qū)w中感應電動勢的方向)。

(3)直流電機的工作原理

導體受力的方向由左手定則決定。這對電磁力形成作用在電樞上的扭矩。這種轉矩在旋轉電機中稱為電磁轉矩。轉矩的方向是逆時針的,試圖逆時針旋轉電樞。如果這種電磁轉矩能克服電樞上的阻力轉矩(如由摩擦和其他負載轉矩引起的阻力轉矩),電樞就能逆時針旋轉。

(3)交流電機的工作原理。

交流電機是線圈施加的力方向一致,電機就會繼續旋轉。

交流電機由定子和轉子組成。定子是電磁鐵,轉子是線圈。定子和轉子使用相同的電源,電流的方向變化總是同步的。線圈中電流的方向改變了,電磁鐵中電流的方向也改變了。施加在線圈上的磁力方向不變,線圈可以繼續旋轉。

(4)異步電動機的原理

連接到三相電源的三相繞組產生的磁場在空間旋轉,這稱為旋轉磁場。轉速由電機的極數和電源頻率決定。轉子在磁場中相對于定子移動,切割磁極以形成感應電動勢。轉子銅排短路,產生感應電流。轉子銅排有電流,在磁場中受力作用。轉子將旋轉。

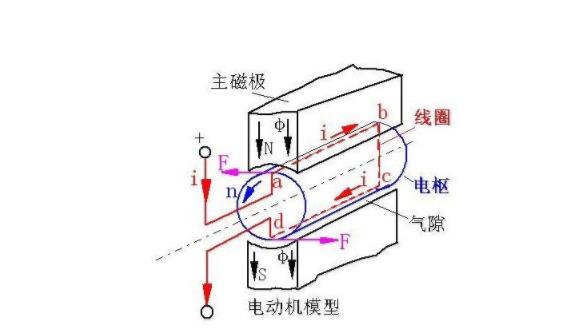

電機原理圖解:

(5)三相三相正弦交流電機的旋轉原理

正弦交流電流相差120度相位,電機定子會產生旋轉磁場,啟動轉矩大,輸出功率和效率也高。當轉子采用短路銅排時,稱為鼠籠式異步電動機,制造和使用相對簡單。當轉子繞線時,稱為繞線同步電機,它易于調整電機轉速和帶負載啟動。

(6)單相正弦交流電機的旋轉原理

單相正弦交流在磁極上有180度的極性變化,沒有啟動轉矩,但只有很小的偏轉就會啟動。啟動方式包括短路環啟動方式和電容器啟動方式。

電機根據實際應急的類型有不同的劃分,具體用途的電機的工作原理也會有一些變動。現在我們的生活里基本上都是電機的應用,電機已經深入我們的生活,它以各種常見的家用設備、功用設備的形式在我們眼前出現。了解更多電機專業知識及技巧，可加入電機行業內qq群136274082，業內專業老師傅解答。
