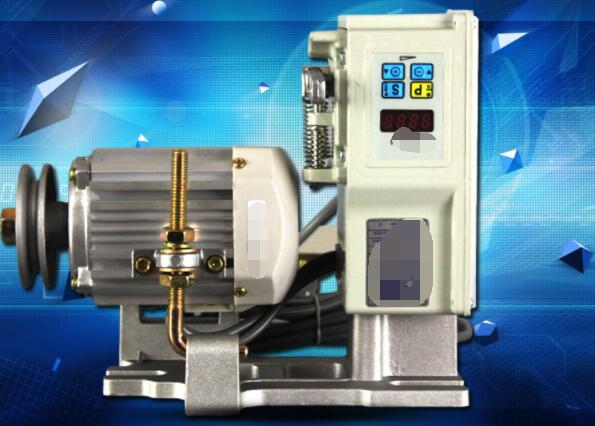

直流伺服電機接線的方式相較簡單那,直流伺服電機的電機主要結構和普通的直流電動機基本一樣,不過直流伺服電機為了減少轉動的慣量會相對做的比較細長。

直流伺服電機的接線方式

一般小型的直流伺服電機的四根線粗的兩條是電樞,其他兩條可能是勵磁線或者是測速發電機。直流伺服電機的四根線會有四種相應的顏色,黃紅黑藍,每個電機都有自己顏色。直流伺服電機連接電刷的線一般是S1、S2,而直流伺服電機線圈的需要接T1、T2,另外,一般1代表正極,2代表負極。

通常具體的接線方式是按照S1、T1、S2、T2的順序進行排,T1、T2一般都是磁場接線,而S1、S2一般都是電樞接線,它們的接線方式及相應的順序不能能錯,銜接不對會導致直流伺服電機出現運轉不良的情況。S1要和T1連接在一起,而S2要和T2連接在一起,兩者接好以后連接上制定的電壓就可以正常運行了,如果想要達到直流伺服電機反向運轉可以將S1和T2連接,把S2和T1連接就可以達到直流伺服電機反轉的效果。

直流伺服電機有哪些形式的接線

直流伺服電機的勵磁繞組和電樞是分開形式的獨立供電電源。當然直流伺服電機也有永磁式的,永磁式伺服電機的磁極是永久磁鐵。采用電樞供電機的直流伺服電機比較常見。其具體的方式是在一定的勵磁電壓下,建立的相對磁通量也會成為一個定值,將控制電壓加裝在電樞就完成它的接線了。

直流伺服電機的機構特性和直流他勵式電機基本一樣,直流伺服電機在不同當然控制電壓下其控制曲線以平等的斜線增長。直流伺服電機在一定負載轉矩的情況下,它的磁通量不變,隨著電樞電壓的升高,直流伺服電機的轉速也會越來越高,隨著電樞電壓的降低直流伺服電機的轉速也會相應的下降,當電壓變?yōu)?時直流伺服電機就會停止運轉,當改變電樞電壓的極性時,直流伺服電機就會反向運轉。

直流伺服電機接線要注意線路是否處于開路狀態以免,線路;連接完成的伺服電機出現不能運轉或者運轉不良的情況出現,影響直流伺服電機的綜合使用性能,造成相應的損失。了解更多電機專業知識及技巧，可加入電機行業內qq群136274082，業內專業老師傅解答。
