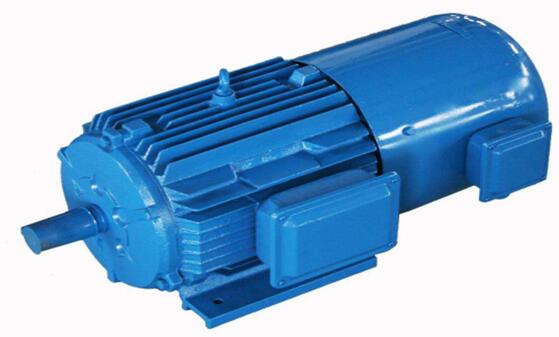

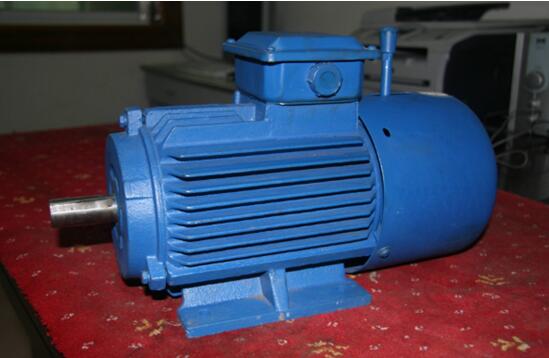

三相異步電機有三種制動的方式,分別是反接制動、能耗制動和回饋制動。每種制動方式都有其特定的優異性,這三種制動的方式的共同點是電機在制動過程中,其轉矩和轉速的方向是相反的,電機在軸的機械能作用下吸收換成電能。

三相制動電機之反接制動方式

在三相制動電機三種方式當中,反接制動是最迅速的制動方式，可以分成電源反接制動和轉速反向反接制動兩種。

1、電源反接制動

電源反接制動簡單理解為兩相電源線對調,其原理是三相制動電機定子的三根電源線中的兩根電源線,任意兩根對換連接,從而電機的旋轉磁場就會反向,隨之三項制動電機的轉矩反向,其在運行制動停止時,要及時分離電機和電網,防止電機反轉。反接制動的制動效果明顯,反應迅速,但是比較耗能,且在制動運作過程當中,其精度比較差。

2、轉速反向反接制動

三項制動電機在運行負載過程中,在它的轉子電路里串入一個大的電阻,一定程度上能夠達到轉矩反向旋轉的效果。電機在制動時,可以在一定范圍內穩定運行。

三相制動電機之回饋制動

三相制動電機當中的二回饋制動也可以稱為再生回饋制動,是三相制動電機三種制動方式里最經濟的制動方式。它是在外加的轉矩作用下,轉子轉速超過可以同步轉速,電磁轉矩改變原有的方向為制動轉矩運作,它和反接制動的區別就是,再生制動無法制動到停止的狀態。

當電網原有狀態驟變,頻率下降或者極數升高,三相制動電機極有可能在發電狀態下將此時的相對能量轉換給電網。電機的轉矩變負,這時再生制動起作用,電機又會慢慢回到電動狀態。

電機的轉速在高于同步的其他轉速運作時,電機的輸出轉矩也會變成負數,在兩者轉矩平衡時,電機會以高于同步轉速的速度運行,此時串入不同的電阻會的到不同的運行速度,而在回饋制動中,不需要串入電阻,以免導致轉速太高。

三相制動電機之能耗制動

三相制動電機的能耗制動是能夠制停的制動方式。為了可以盡快制停電機,會在線圈當中接入直流電源,從而形成方向相反的電勢電流,制動以后電機的轉速相互抵消,制動轉矩會變成零，最后停止。

三相制動電機的制動方式都有其可以排上用場的場合和情形,雖然各有所限也各有所長。當然直流電機對于這三種方式的制動同樣可以使用。了解更多電機專業知識及技巧，可加入電機行業內qq群136274082，業內專業老師傅解答。
