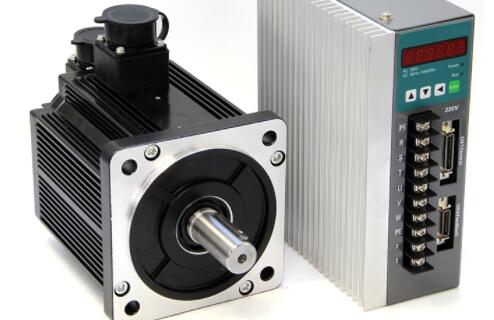

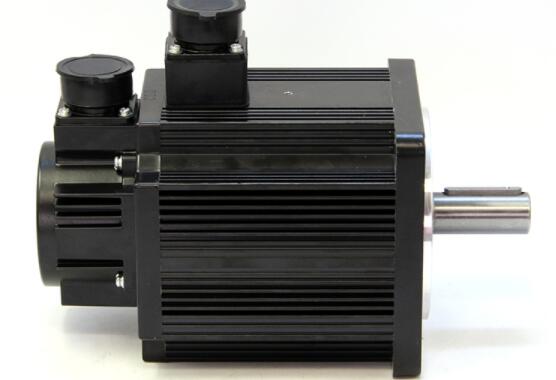

伺服電機轉子轉速受輸入信號控制，并能快速反應，在自動控制系統中，用作執行元件，且具有機電時間常數小、線性度高、始動電壓等特性，可把所收到的電信號轉換成電動機軸上的角位移或角速度輸出。分為直流和交流伺服電動機兩大類，其主要特點是，當信號電壓為零時無自轉現象，轉速隨著轉矩的增加而勻速下降。

一、速斷保護原理

相間短路會引起電動機的嚴重?fù)p壞，并造成供電電動機的定子繞組及其網電壓嚴重下降，破壞其他用電設備的正常工作。因此對弓出線的相間短路應裝設相應的保護裝置。

規程規定:對8~10的高壓異步電動機，當宿量低于20.應禁設電流遺斷保護，保護直采用兩相式接線，200kw 及以上的電動機及電流速斷靈敏度不能滿足要求的2000以下的電動機，應裝設綜差動保護。

反應電流的最大值，按照啟動電流的最大值設定從而可有效的躲過電動機的啟動電流，對電動機運行的全過程提供可靠而靈敏的保護。當任一相達到整定值，

且過流I段保護的投遇控制字處于投入狀態，則定時器啟動，若持續到整定時限，則立即跳闡。

電流速斷保護的整定原則:

電流連斷整定值按照啟動最大電流一般可取為電動機啟動電流的12信;或者按照二次額定電讀的0-8個整定，對于小功率的電動機，電流整定信數可以和肅動機啟。

二、速斷內容與步驟

1.按照正確順序啟動實訓裝置:

依次合上實訓控控制柜上的“總電源、“控制電源I”和實訓控制屏上的“控

制電源1”、“進線電源”開關。接著按“確定”鍵進入“THHL-36電動機保護測控裝盟”主菜單欄中選擇“保護定值”菜單，設定“一次電壓比例系數”為10,"一次電流比例系劃次鋪定電流的4←5信整定)，“過凌|段延時”設置為is.

凌比例系數”為3.5,“過流I段定值”設置為2.0Ad按二遇”中把“過凌|段”投入,其它保護功能都遇出，保存設置。“電動機啟動時間”設置為1.s然后切換到“保護”

2依次合上0121.0122 QF12、 0S513 QF14、0521、QF22、QS223、QF26，在控制柜上把“電動機啟動方式”選擇開關撥至“直接”位置，接著合上“電動調節旋鈕使發伺服電機的電壓達到機啟停控制”處的“啟動”按鈕。打開勵磁電源開關，將拖動三相同步發伺服電機帶負荷運行。

1ISOV左右，然后把“伺服電機負裁投退方方式”開關撥至“滿載”位置，這時異步伺服電機

3.打開“數字式電秒表”的電源3開關，把“時間測行模擬電動機進線處的三相短路建選擇”撥至電動機保護，工作方式選擇為“連續”。進

伺服電機通過在伺服系統中控制機械元件運轉的發動機，是一種補助馬達間接變速裝置。伺服電機可使控制速度，位置精度非常準確，可以將電壓信號轉化為轉矩和轉速以驅動控制對象，有效的對電流進行電流速斷保護。了解更多電機專業知識及技巧，可加入電機行業內qq群136274082，業內專業老師傅解答。
