變頻微波爐是一款高電壓高電流的電器，在日常生活中是提高人們生活品質的便捷產品，單在出現故障需要維修時需要加倍小心，維修好后旋緊螺絲以免漏電。

變頻微波爐電路原理圖

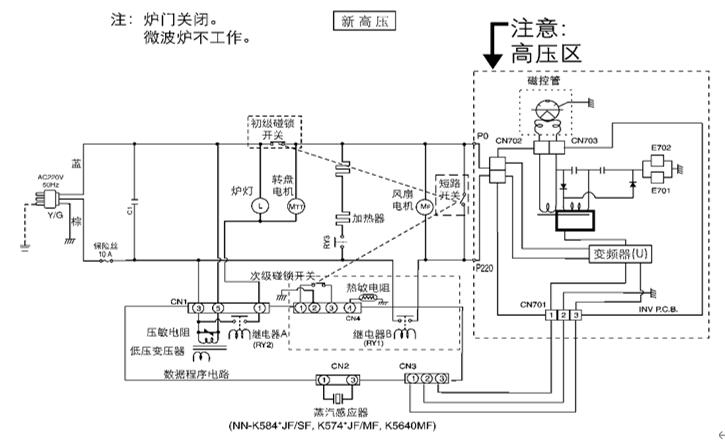

1. 原理圖

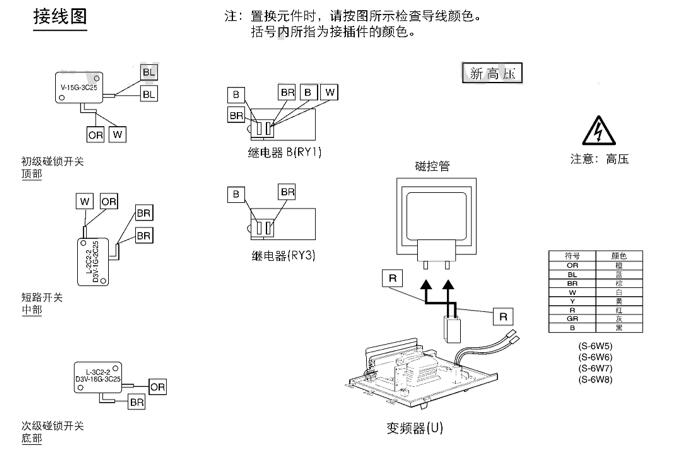

2. 接線圖

維修時需要注意的事項

1.檢查地線：

不能再只有兩根外延線下作業，需要再維修前檢測接地線的連接狀況是否正確。

2.檢查變頻器：

需要檢查變頻器電路的所有安裝板是否都與地線連接，落地是否與安裝板旋緊牢靠。

3.檢查電荷：

在微波爐關閉后任由電荷存在，需要拔下電源插頭后，用絕緣螺絲刀使其發生短路，進行放電。

4.保險絲燒斷：

由于短路開關原因造成10A 250V保險絲燒斷時，必須對初級碰鎖開關和短路開關進行更換。如果連續性檢測讀出有短路時，還須更換繼電器。

?重要提示

微波爐工作時下述零件電壓高達2000伏以上:

1.磁控管

2.散熱器(變頻器(U) )

3.高壓變壓器(變頻器(U) )

4.高壓二極管(變頻器(U) )

5.高壓電容器(變頻器(U) )

對以上部件需要特別小心。

當微波爐工作時，如果爐門的鉸鏈或磁控管不適當放置，微波爐泄漏可達到5MW/cm 2以上。因此，在零件的維護和更換后，需要檢查磁控管和爐門的鉸鏈是否正確設置。技術人員不應暴露于微波中注意微波輻射，微波可能從磁控管或其它微波發生裝置中泄露出來造成危害。了解更多電機專業知識及技巧，可加入電機行業內qq群136274082，業內專業老師傅解答。
